調音臺的主要功能是：把各種輸入的音頻信號在調音臺內部進行混音和細調，然后在輸出接口輸出經過調整的音頻信號。

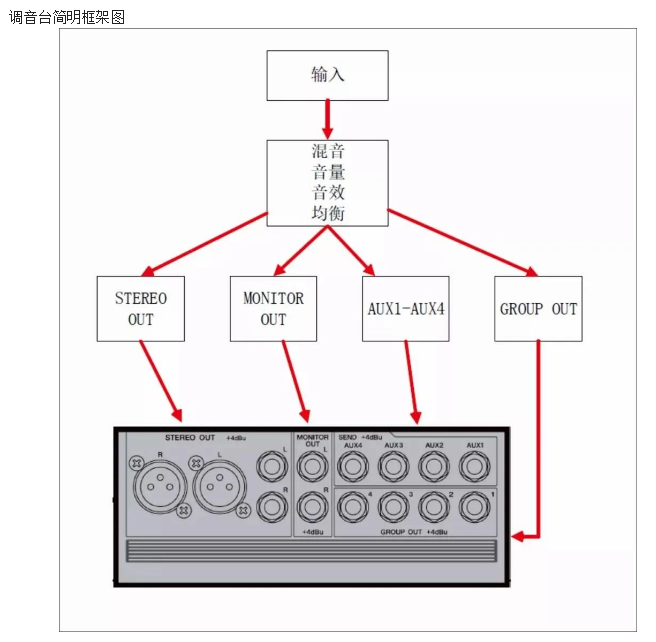

細分的話包括輸入部分：?jiǎn)温暤垒斎搿⒘Ⅲw聲輸入、效果返回輸入和TALKBACK（對講）。輸出部分：立體聲主輸出（STEREO OUT，通常的MIX）、編組輸出（GROUP OUT）、輔助輸出（AUX1 – 4）、矩陣輸出、監聽輸出（MONITOR OUT）等。
現在數字音頻處理器的使用越來越普及，調音臺對信號微調的功能變得沒這么重要了。因?yàn)槟M調音臺的接口豐富，接線方便，價格便宜。所以一般還是在前端配一臺調音臺，他的作用是：
1.用做各種音頻輸入信號的混音。
2.在設備調試完成以后，又要增加信號源，可以直把新增加的信號源接接到調音臺上去，而不用更改系統的配置。
3.在音頻處理器工作失效的時候，調音臺可以直接跳過音頻處理器，讓整個系統臨時可以工作。

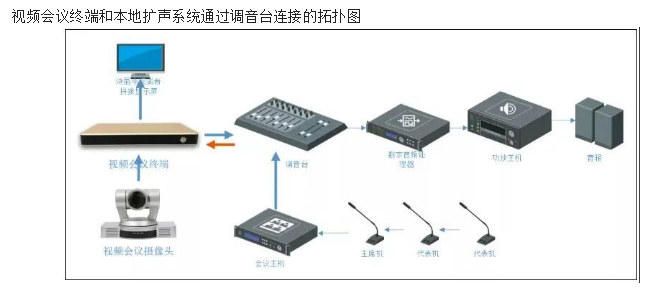

調音臺和會議系統的連接
在連接視頻會議和本地話筒的時候，要把視頻會議終端的音頻輸出口連接到調音臺上去。然后本地話筒的信號經過調音臺后，通過編組輸出到編組接口，然后再把調音臺的編組輸出，連接到視頻會議終端的音頻輸入接口。或者有時候?yàn)榱讼芈暎言捦驳木幗M輸出到數字音頻處理器，然后從音頻處理器再連接到視頻會議終端的音頻輸入接口。

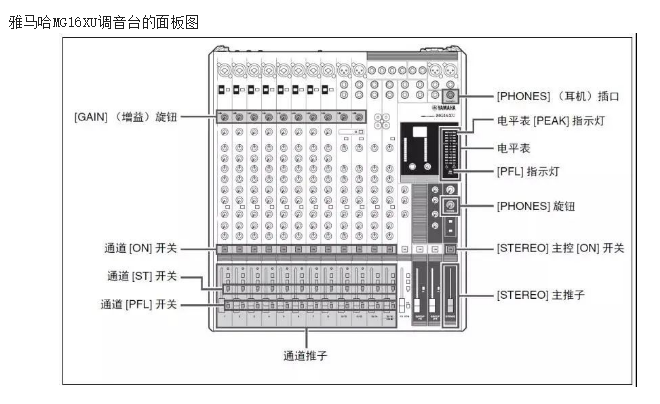

調音臺的按鈕和名詞

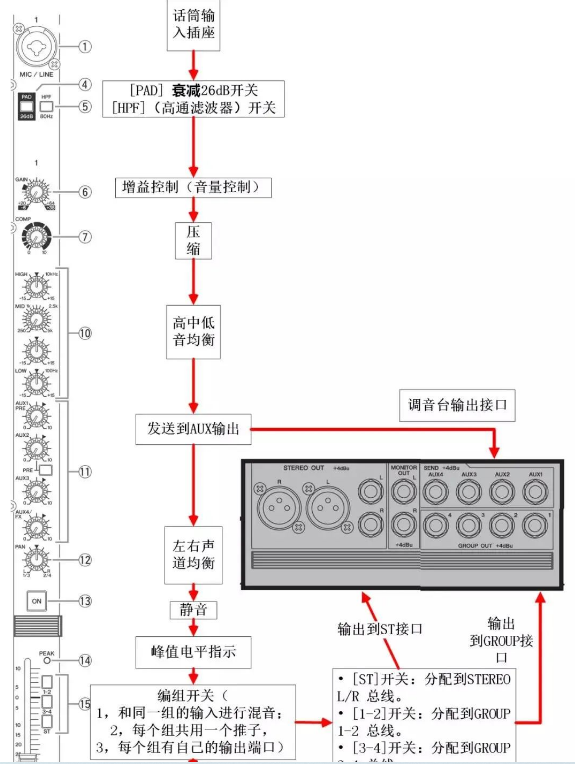

輸入部分的按鈕和接口說明
1.MIC：麥克風輸入接口 ：麥克風輸入經由 XLR （ 卡農）母座，可接受平衡式或非平衡式低電平訊號。
2.LINE：高電平輸入接口
3.LINE -20DB：衰減 20 分貝按鍵 ：按下此鍵可以對輸入電平衰減 20 分貝。一般在環境噪音較大，設備電平噪音較大或電平過高的時候使用該按鍵。
4.PEAK：峰值指示燈：Peak 燈亮?xí)r，警告使用者輸入信道內的訊號過強。發現 Peak 燈亮?xí)r，并且任由這種情況持續的話，調音臺會啟動自我保護功能，切斷音源輸出。
5.GAIN：增益旋鈕
6.HIGH、MIDDLE、LOW：三段均衡器旋鈕
High、Middle、Low 分別可以對高頻、中頻、低頻進行增強或衰減，控制范圍為正負 15 分貝。中頻控制收人聲時尤其有用，可以非常準確地修飾演出者的聲音。
低音：20 Hz ～ 500 Hz 適當時，低音張弛得宜，聲音豐滿柔和。不足時聲音單薄，過度提升時會使聲音發悶，明亮度下降，鼻音增強。
中音：500 Hz ～ 2 KHz 適當時聲音透徹明亮。不足時聲音朦朧，過度提升時會產生類似電話的聲音。
高音：2 KHz ～ 8 KHz 是影響聲音層次感的頻率。不足時聲音的穿透力下降，過強時會掩蔽語言音節的識別，使齒音加重、音色發毛。
7.MONITOR：總監聽音量旋鈕
8.EFFECT：輸出至效果器旋鈕
9.PANPOT: 聲像旋鈕：調節左右聲道的聲音平衡。
10.PFL：衰減器前監聽按鍵：當衰減器前監聽按鍵按下時，監聽輸出送出的僅為該路信號，使用該鍵可有效地判別出雜音的來源。當有多路輸入的 PFL 被按下時，監聽輸出送出的將是這些通路的混音。
11.FADER：衰減器(音量推子) ：決定該通道信號發送給總線輸出的音量大小。音量推子實際上是一個衰減器，用于對該通道的輸出信號進行衰減。
輸出部分的按鈕和接口說明
1.MONITOR：監聽輸出接口
2.EFFECT SEND：調音臺輸出至效果器接口
3.AUX IN STEREO：輔助立體聲輸入接口
4.EFFECT RETURN：效果器返回調音臺接口，將經過外部效果器處理送回的信號接入。
5.7.MASTER OUTPUT RIGHT：總輸出右聲道
6.8.MASTER OUTPUT LEFT：總輸出左聲道
9.POWER ON：調音臺開關
10.HEADPHONE：監聽耳機輸出接口
連接監聽耳機。當任何一條通道的 PFL 都未按下時，耳機監聽信號與總輸出信號一致。當有通道的 PFL 鍵被按下時，則該輸出為所有被按下 PFL 鍵的通道信號的混音（包括通過效果器處理的音效）。
11.AUX IN：輔助立體聲輸入旋鈕 調節輔助立體聲輸入的電平高低。
12.PFL ON：PFL指示燈：當有通道的 PFL 鍵被按下時，此燈為點亮狀態。
13.EFF.SEND：輸出至效果器旋鈕
14.HP LEVEL：耳機監聽音量旋鈕
15.DELAY：延遲效果旋鈕
16.18.HIGH、LOW：二段均衡器旋鈕：對監聽輸出進行均衡調節。
17.LEVEL METER：電平表
三色電平表可監看所有輸入、群組和混音訊號，電表為峰值式顯示。顯示范圍為－20 分貝～ ＋6 分貝。有兩條 LED 燈顯示，L-CH 與 R-CH 分別表示混音左、右聲道的輸出電平大小，如果按下 PFL 鍵，則顯示為被按下的聲道的輸出電平值。一般應將峰值控制在 0 處，不能持續出現紅燈。當調音臺電源被接通時，ON 處的紅燈會被點亮。
18.LOW:高中低頻調節
(1).在調音臺每一路輸入通道上都有一組均衡旋鈕:HIGH--高頻;MID--中頻;LOW--低頻，它們都稱之為擱架式均衡，即中央頻率是固定的。更高檔調音臺會有選頻旋鈕。
(2).高中低頻率旋鈕向左(順時針)旋起時，對應的頻段就會得到提升，反之衰減。
(3).一般情況下頻率旋鈕應在中間位置，確實需要調節時再做調節，原則不要盲目亂調。
(注:調音臺高中低音根據主持人來調，高音高了容易尖叫，中音是調清晰度的，音太重了聲音會很悶)
19.REPEAT：回響效果旋鈕 調節為輸入信號做回響效果處理的強度。
20.EFF.MON：效果器至監聽旋鈕
21.PANPOT：聲像旋鈕 ，左右聲道音量平衡。
22.23.PFL：衰減器前監聽按鍵
24.MONITOR：監聽輸出衰減器
25.EFF.RET：效果器返回衰減器
26.GRAPHIC EQUALIZER：圖形均衡器
27. L-MASTER-R：總輸出左、右聲道衰減器
